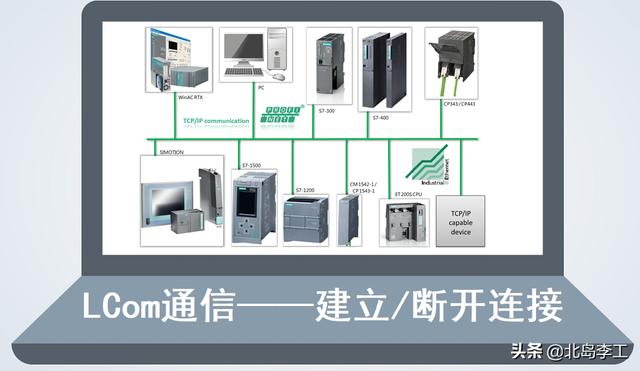

西门子博途S7-1200/1500通信库LCom的使用（1）——建立/断开连接

上一篇文章我们介绍了如何获取LCom通信库、如何将其添加到项目中及LCom库文件的介绍，其中详细介绍了函数块LCom_Communication的参数。今天这篇文章，我们主要介绍LCom的使用方法，包括怎样建立通信连接及怎样断开连接，这其中我们会介绍数据类型：typeLCom_Config。关于数据的发送和接收将在下一篇文章介绍。

本文包括两个主题：

• 建立通信连接；
• 断开通信连接；

在介绍之前，我们先记住LCom_Communication的指令初始状态，如下图所示：

1、建立通信连接

要想与通信伙伴建立连接，需要配置参数“configuration”，它的数据类型是LCom库的自定义类型：typeLCom_Config。为此，我们新创建一个全局数据块：DBLCom，在其中添加一个变量，名称为“LComConfiguration”，其数据类型设置为“typeLCom_Config”。如下图所示：

可以看到，typeLCom_Config由三部分组成：connection、sender和timeSync，我们来分别介绍下：

1.1、typeLCom_Config的connection

connection的各元素的含义如下面的表格所示：

注解①：上一篇文章我们介绍过，LCom通信库可用标准的开放式TCP通信协议，同时它又自定义了一个称为“LCom”的协议。我们在使用函数块时，通过参数comService来确定采用哪种通信协议。comService有两种取值：1=LCOM_TCP_CONNECTION，即使用开放式TCP通信协议；2=LCOM_LCOM_CONNECTION，即使用LCom协议；默认设置为后者。

注解②：用来设置通信的角色。我们知道，TCP通信协议有两种角色：服务器（Server）和客户端（Client）。服务器总是被动等待连接，而客户端则主动进行连接。如果作为服务器，则只需要设置本地IP和端口号，上表中的参数partnerPort（通信伙伴端口号）和partnerIP（通信伙伴IP）可以不设置的；如果作为客户端，则需要主动连接服务器。因此，必须设置通信伙伴的端口号和IP地址（当然，本地的也要设置）；

注解③：当IsClient设置为FALSE，即作为服务器的角色时，用来设置是否允许任何通信同伙的连接。默认为TRUE，即任何通信伙伴的连接请求都接受。如果设置为FALSE，则同时还需要设置“partnerIP”参数，这种情况下服务器仅接受该IP地址的通信连接请求；

注解④：仅在LCom协议下使用，用来设置心跳信号的周期。在LCom协议下，如果通信伙伴之间没有启动数据传输，则以该周期发送心跳信号，用于判断通信是否正常；

1.2、typeLCom_Config的sender

sender包括cycleTime和ackTimeout，具体含义见下面的表格：

注解⑤：当启动数据发送后，通过该参数设置周期性发送数据的时间间隔。取值范围：T#0ms...T#24d20h31m23s647ms，默认T#1s；

注解⑥：该参数仅在LCom协议下使用，用来设置确认超时的时间。当在该时间内没有收到通信伙伴的确认信号，则关闭当前连接，并尝试重新建立连接；

关于数据发送我们将在下一篇文章详细介绍；

1.3、typeLCom_Config的timeSync

timeSync用来与通信伙伴进行时间同步，仅在LCom协议下使用。各元素的含义如下表所示：

注解⑦：发送模式包括三种：

• 0=LCOM_NO_TIME_SYNC，即不发送，这是默认设置；
• 1=LCOM_CYCLE_TIME_SYNC，以周期性方式发送同步时间戳，同步周期在参数“cycleTime”中设置；
• 2=LCOM_TIME_OF_DAY_TIME_SYNC，以时钟方式发送同步时间戳，时钟设置在参数“sendAtTimeOfDay”；

注解⑧：当发送模式设置为“1”（LCOM_CYCLE_TIME_SYNC）时，用来设置循环发送的周期，取值范围：T#1ms .. T#24d20h31m23s647ms，默认T#1s；

注解⑨：当发送模式设置为“2”（LCOM_TIME_OF_DAY_TIME_SYNC）时，用来设置发送的时钟，默认为：TOD#05:00:00.000；

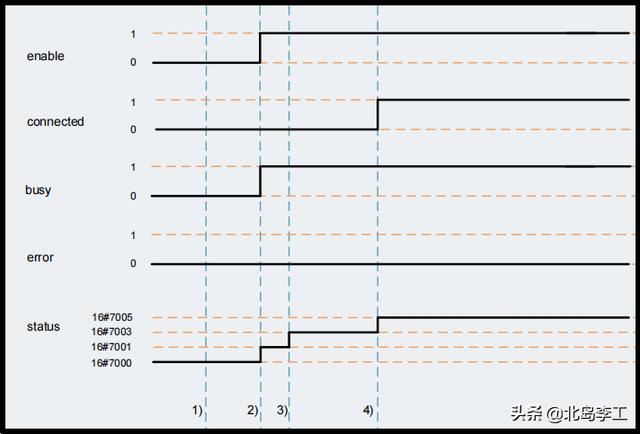

到这里，我们详细介绍了configuration的结构。当参数已经正确配置好后，给“enable”参数一个上升沿，将会尝试与通信伙伴建立连接。此时“busy”输出位TRUE，表示正在建立连接；当成功建立连接后，“connected”变为TRUE；“status”的值也在不同的过程发生变化，如下图所示：

如果使用LCom协议，不同版本（V1和V2）之间的第一次通信协商会发生错误，之后会从新建立连接，直至“connected”变为TRUE；

2、断开通信连接

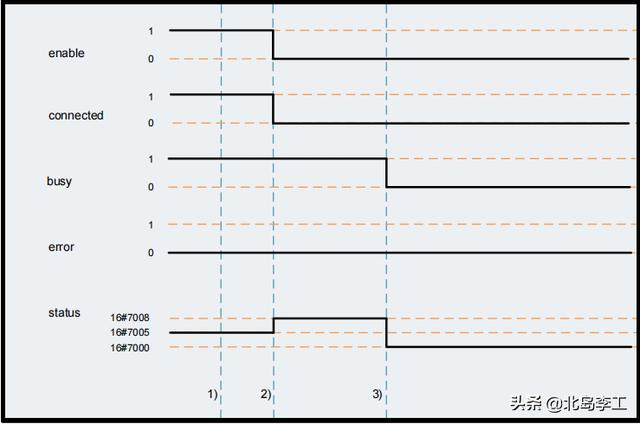

“enable”参数的下降沿会将通信连接断开，“connected”变为“FALSE”，“busy”和“status”也会发生变化，如下图所示：

好了，关于LCom通信库使用方法——建立/断开通信连接就先介绍到这里。
