聊聊PowerDesigner

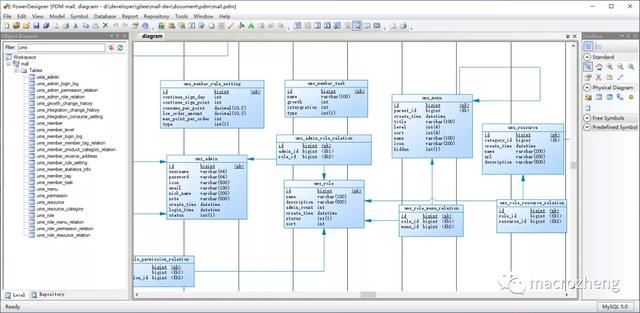

之前mall项目就是使用PowerDesigner来设计数据库的，感觉这款工具界面有点古老，有时候用起来也比较重，来看下之前使用它设计数据库的效果。

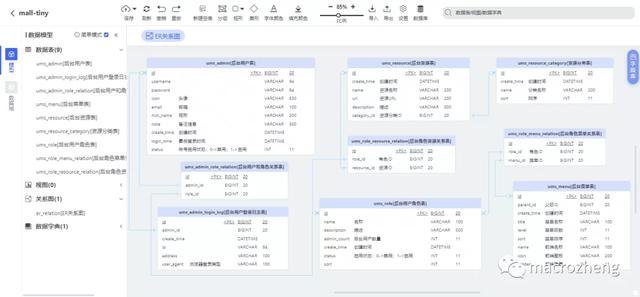

最近体验了一把chiner，设计数据库确实很方便，界面也漂亮，让我们来看下使用它设计数据库的效果，果然是一款轻量级、现代化的数据库设计工具！
chiner简介
chiner是一款支持多种数据库，独立于具体数据库之外的数据库关系模型设计工具，使用React+Electron+Java技术栈实现。

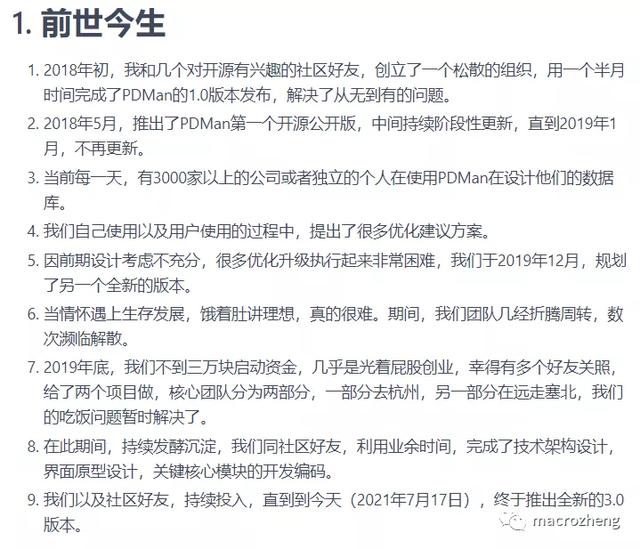

chiner的发展历程比较坎坷，项目作者都把它的发展历程放在的README最显眼的位置上，可见开发一款好用的开源工具有多么不容易！我们来看下它的发展历程。
安装

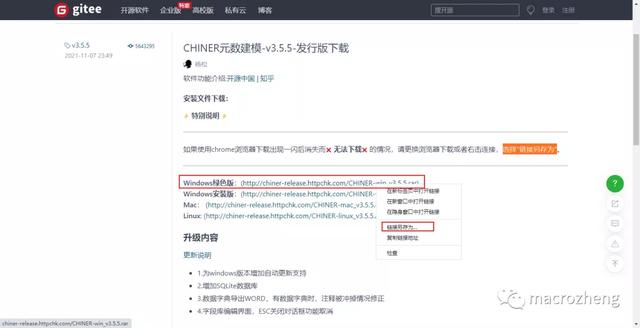

- 我们下载安装包时需要注意，使用右键，选择链接另存为进行下载，下载地址：https://gitee.com/robergroup/chiner/releases/v3.5.5

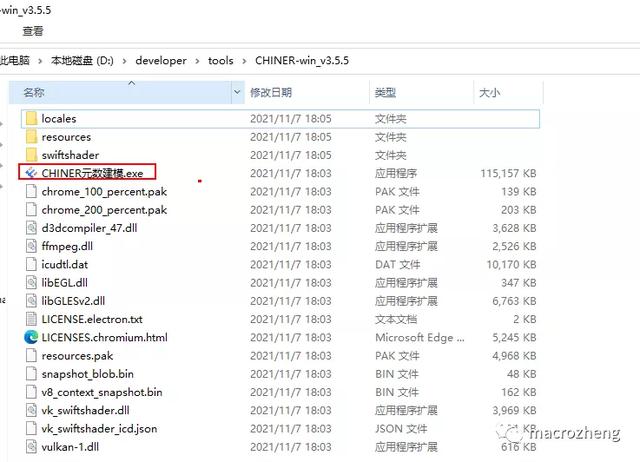

- 下载完成后解压到指定目录，双击exe执行程序即可打开；

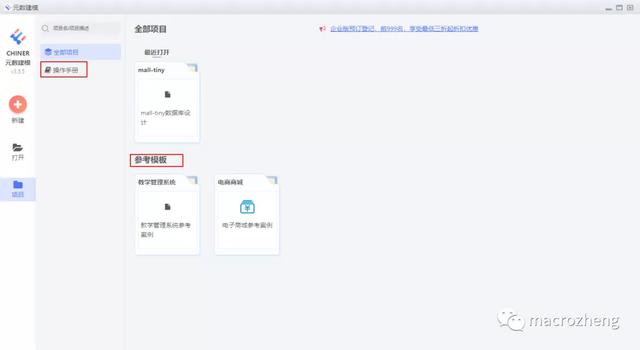

- 打开界面后，可以发现非常贴心地提供了操作手册和参考模板。
基本使用
基本概念

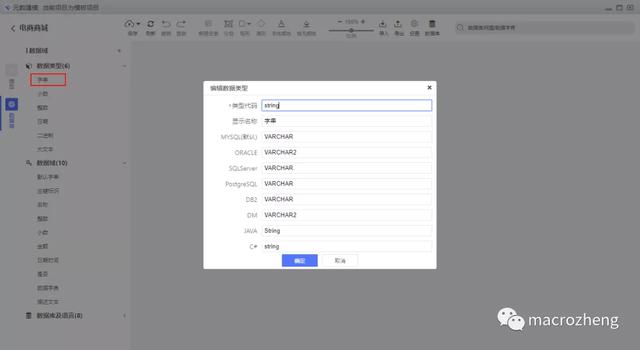

- 由于chiner需要支持多种数据库，还要能生成实体类代码，所以就有了数据类型这个概念，用于映射chiner中的数据类型到各种数据库和代码中，比如我们来看下字串这个数据类型；

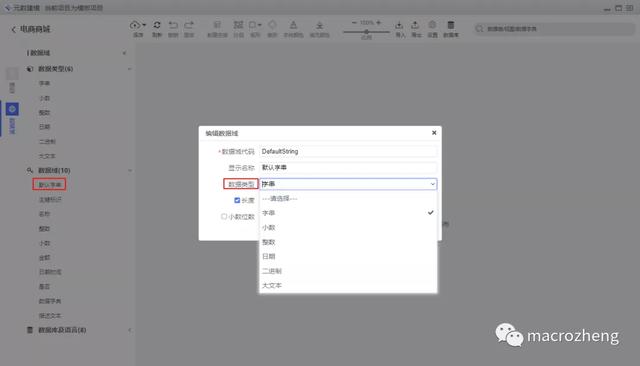

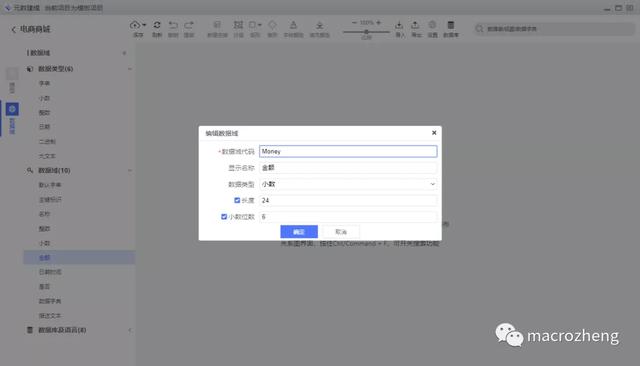

- 记得我们使用其他工具设计数据库时，设置字符经常需要设置长度、设置金额需要设置长度及小数位数，在chiner中只要设置好数据域，就能自动生成，我们来看下数据域；
- 这里需要注意的是数据域需要绑定数据类型；

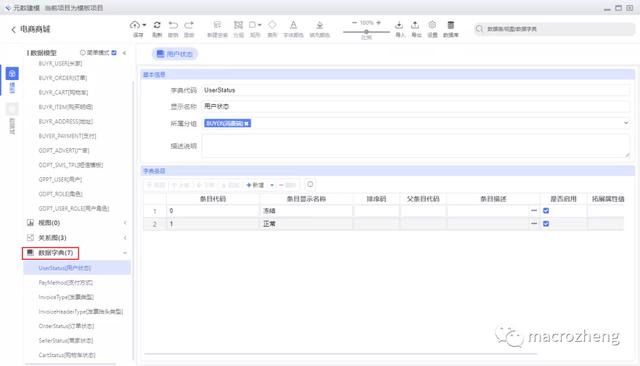

- 对于一些字段的枚举类型，chiner也提供了数据字典功能，比如我们可以设置用户状态0->冻结，1->正常。
数据表管理

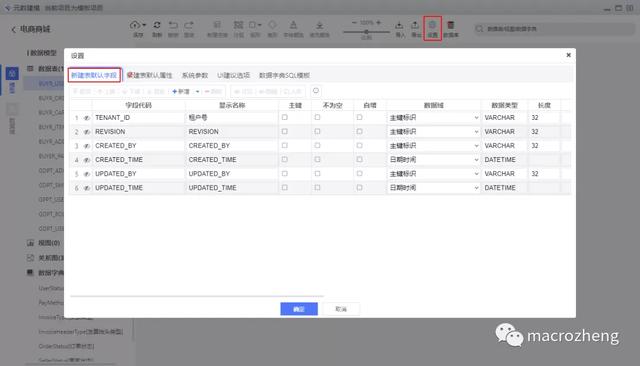

- 在设计数据库时，往往会有一些公用字段，比如创建时间、创建人、更新时间、更新人这类字段，使用chiner可以自动生成，点击设置->新建表默认字段即可；

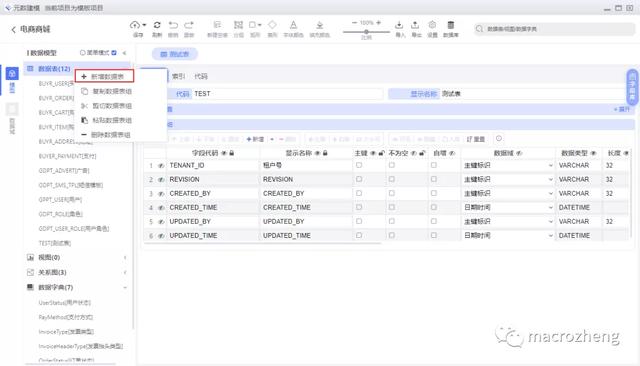

- 接下来我们新增一张测试表，就可以发现公共字段已经被全部添加了；

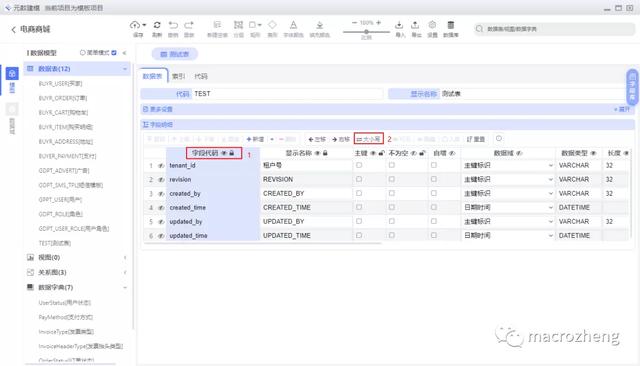

- 细心的朋友可以发现目前字段都是设置的大写，我们习惯了小写这么办，选中字段代码，点击大小写按钮即可一键转换；

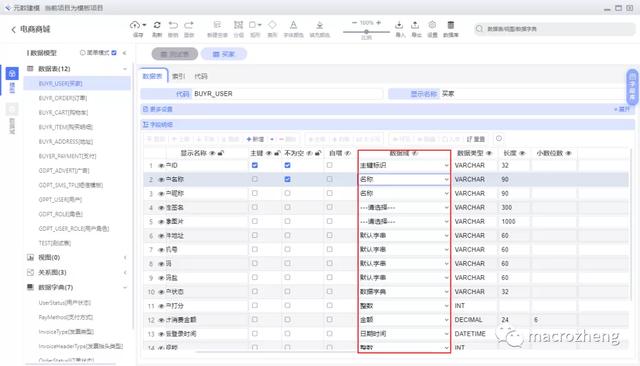

- 在我们添加字段的时候，只要直接选择数据域，即可自动设置数据类型和长度，比如常用的主键、名称、字串等，非常方便；

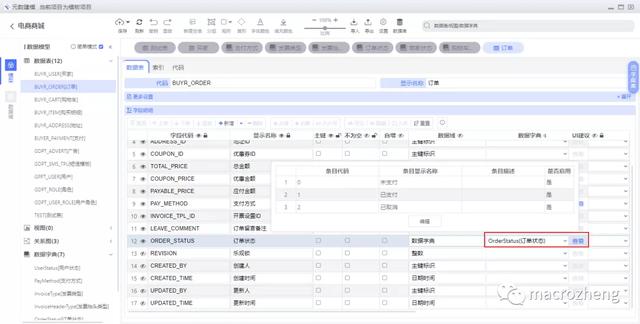

- 当然我们也可以直接选择数据字典，选择完后也可以直接查看数据字典。
关系图管理

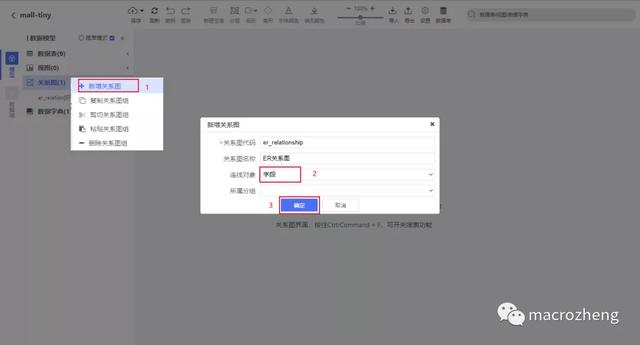

- 使用chiner创建关系图也是比较方便的，点击新增关系图然后选择连线对象为字段即可；

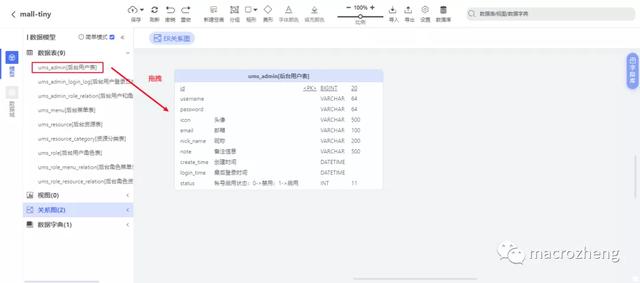

- 接下来把数据库表拖拽到关系图中即可；

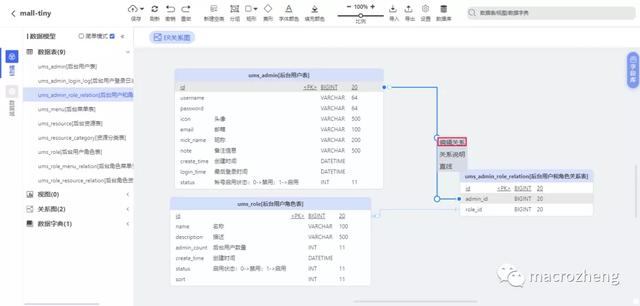

- 连接有关系的字段即可创建连线，右键连线可以编辑关系；

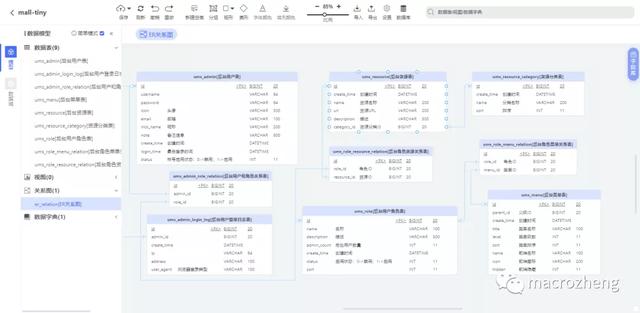

- 来张完整的关系图看看，效果还是不错的，操作也很方便；

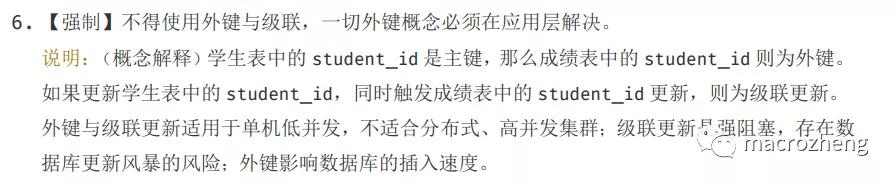

- 之前使用PowerDesigner是可以直接使用外键来生成关系图的，而chiner是不支持的，不过在阿里巴巴Java开发手册中提过不得使用外键，既然不使用外键了，把关系从数据库抽离到设计工具里面去，也是可以理解的。
导入导出使用

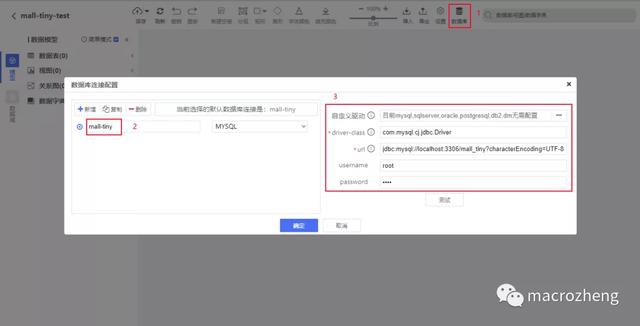

- 从数据库导入前，我们需要先配置好数据库连接信息；

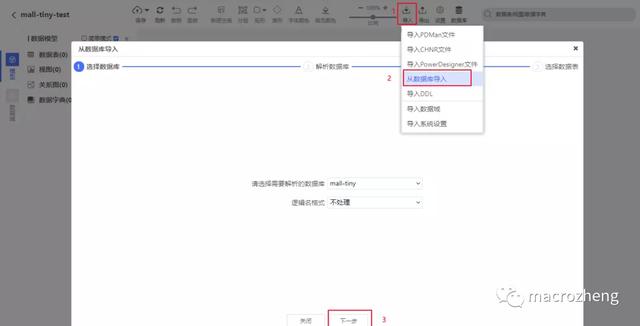

- 然后选择从数据库导入；

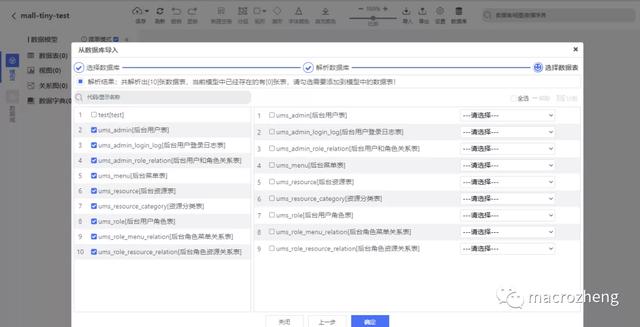

- 之后选择好需要导入的表即可；

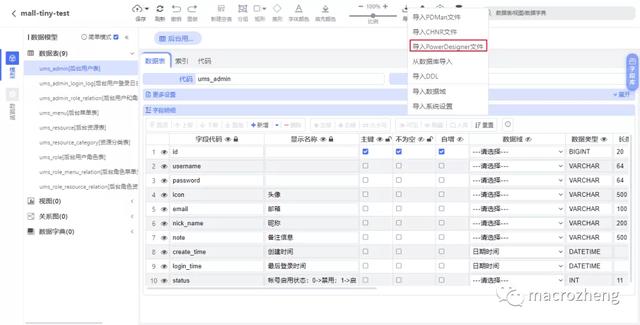

- 当然chiner也是支持从PowerDesigner文件导入的；

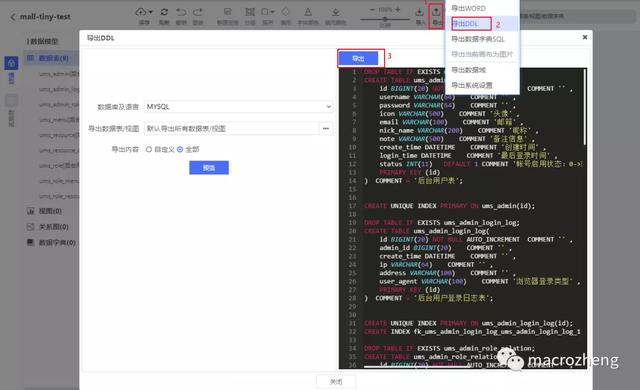

- 当我们设计好数据库之后，就可以使用chiner的导出DDL功能，来将表同步到数据库中了；

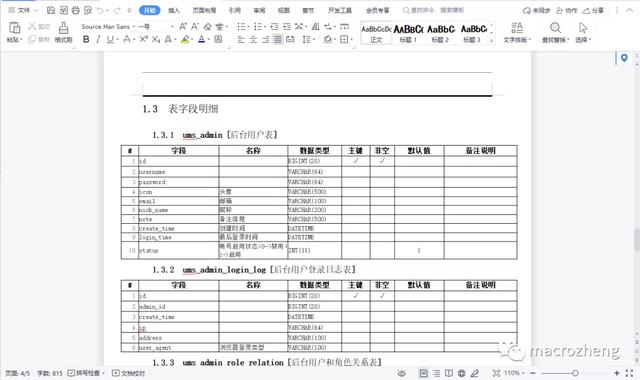

- 有时候可能需要数据库说明文档，直接使用chiner的导出Word文档功能即可，无需手写。
总结
chiner确实是一款界面美观、功能强大的数据库设计工具。比起PowerDesigner来，更加轻量级、界面也高大上的多。感觉唯一不足的地方就是不能通过外键生成关系图，对于一些使用外键的项目就比较麻烦了。
参考资料
- 项目地址：https://gitee.com/robergroup/chiner
- 使用手册：https://www.yuque.com/chiner/docs/manual
