00-1010 1.项目构成2。开发者3。项目背景4。小程序终端5。后端系统的最后一个源代码数据共享。

项目构成

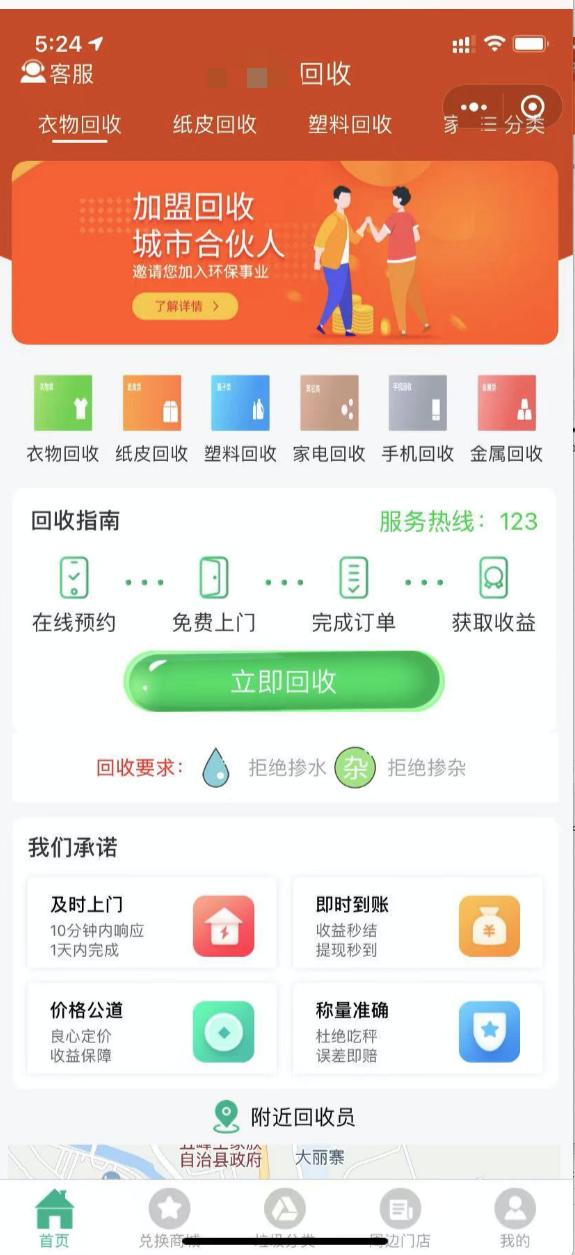

基本系统构成：原生微信小程序的PC后台硬件。

安装命令

目录

开发周期：60天；开发商数量：2人；总费用：10万元(不含维修费用)；华为云服务器维护费用：一年项目总金额的10%。

开发人员以及费用情况

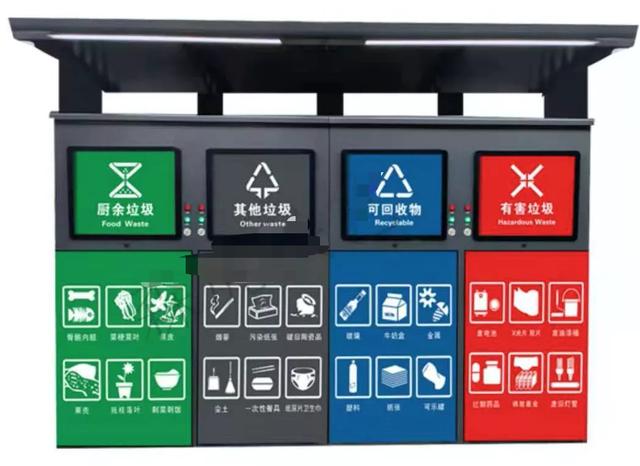

这是一个公益项目，鼓励大家自觉进行垃圾分类。事实上，所有较大的城市都已经对垃圾进行了分类。为了进一步鼓励居民进行垃圾分类，我们项目采用积分奖励制，有点类似银行卡的积分，赚到的积分可以用来购买商品。

对于

项目背景

这样的回收项目，程序王也在github上找到了一波，但是没有找到合适的开源，于是他就去某宝花钱买了一套回收的小程序系统PC端后台(别问我为什么没有从零开始开发出这么搞笑的问题)，拿起外包的项目重新开始也比较快。

ta-track="39">

硬件改造（难点）

这块其实是硬件兄弟出的解决方案，去某宝花40元左右买的电子秤，然后自己开发的控制板跟电子秤对接，读取它的具体数据，通过MQTT协议把数据同步到阿里云IOT上，然后通过HTTP2.0把数据同步到Java后端服务

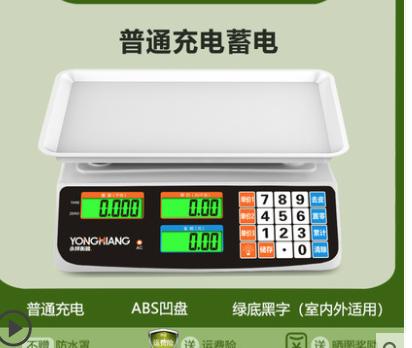

电子秤摆摊商用小型台秤30kg公斤计价称重卖菜精准厨房电子称家用

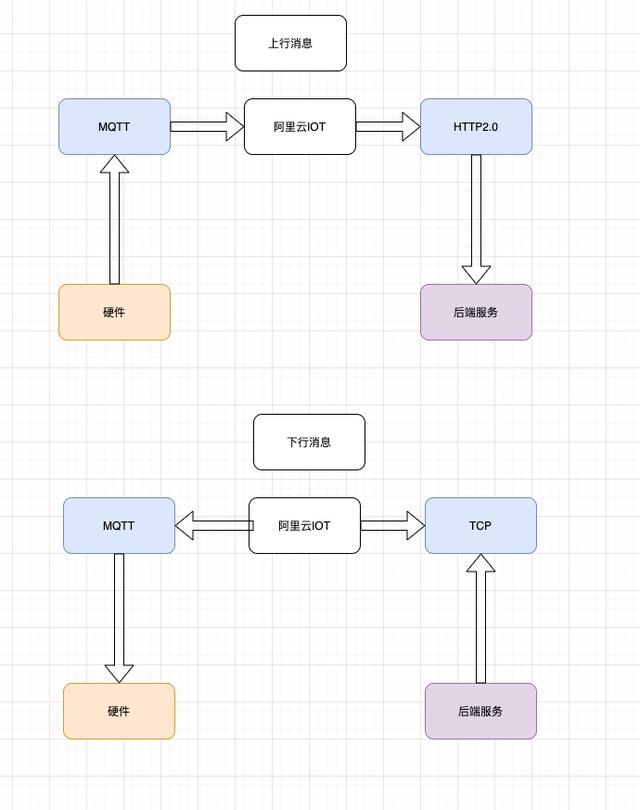

数据流

程序汪提着1公斤西瓜皮->手机二维码扫->绑定身份信息->打开垃圾桶盖丢到对应垃圾桶内->电子秤返回重量->控制板->阿里云IOT->后端服务->积分增加

消息链路设计的知识

• MQTT 消息传输协议
• 阿里云IOT
• http2.0

MQTT消息传输协议

MQ 遥测传输 (MQTT) 是轻量级基于代理的发布/订阅的消息传输协议，设计思想是开放、简单、轻量、易于实现。这些特点使它适用于受限环境。例如，但不仅限于此：

• 网络代价昂贵，带宽低、不可靠。
• 在嵌入设备中运行，处理器和内存资源有限。

采用springboot实现http2.0
1、java的配置tomcat实现http2.0。
2、http2.0升级协议添加到Tomcat的连接器。您可以通过自定义嵌入式Tomcat容器来实现。

文章最下方有参考资料，大家可以具体看看用springboot怎么实现http2.0

@Beanpublic EmbeddedServletContainerCustomizer tomcatCustomizer() {    return (container) -> {        if (container instanceof TomcatEmbeddedServletContainerFactory) {            ((TomcatEmbeddedServletContainerFactory) container)                    .addConnectorCustomizers((connector) -> {                connector.addUpgradeProtocol(new Http2Protocol());            });        }    };}

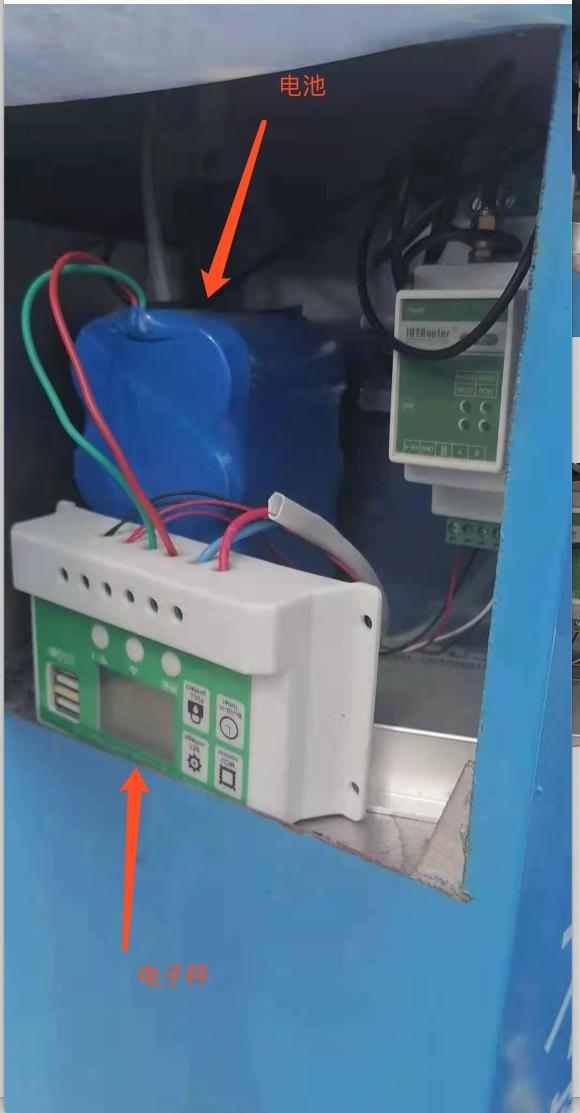

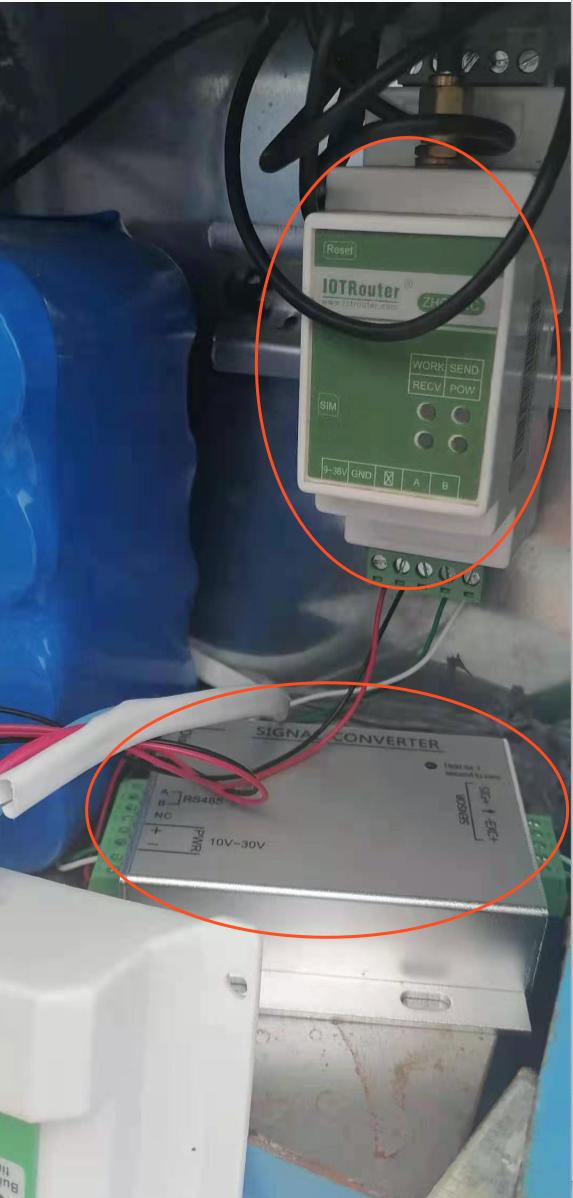

下图是测试机，电子秤已经被硬件小哥大卸八块了

这是部分硬件负责通讯，太细节到原理程序汪也不会分析来

后端系统

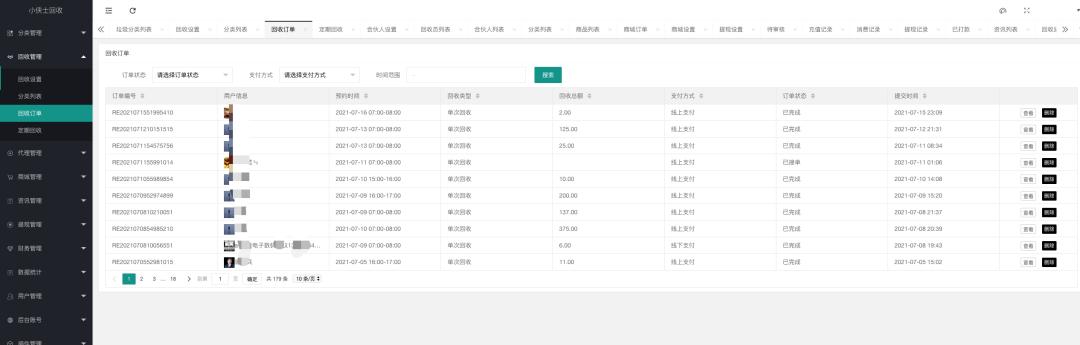

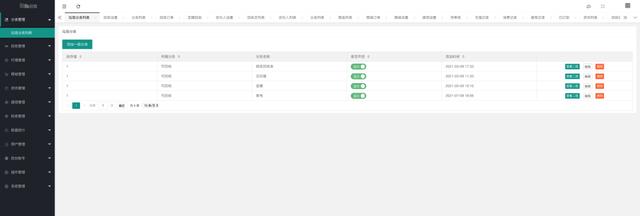

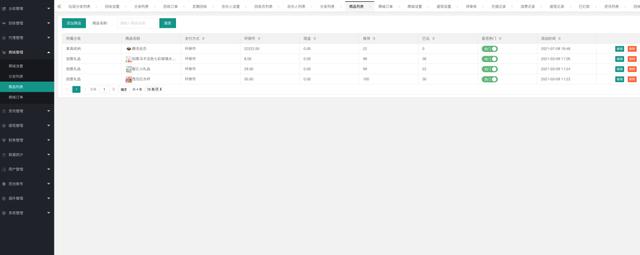

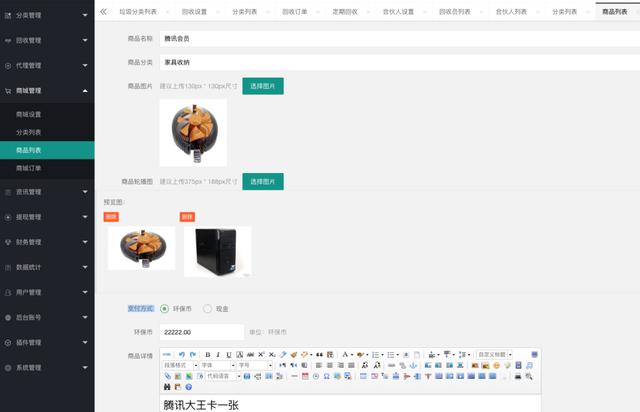

PC端后台主要是这些功能

DB的设计我分享一个订单表出

支持以下语言种类：

-- ------------------------------ Table structure for ims_cjdc_order-- ----------------------------DROP TABLE IF EXISTS `ims_cjdc_order`;CREATE TABLE `ims_cjdc_order` (  `id` int(11) NOT NULL AUTO_INCREMENT,  `user_id` int(11) NOT NULL COMMENT '用户id',  `order_num` varchar(20) NOT NULL COMMENT '订单号',  `state` int(11) NOT NULL COMMENT '1.待付款2.待结单3.等待送达4.完成5.已评价6.取消7.拒绝8.退款中9.已退款10.退款拒绝',  `time` varchar(20) NOT NULL COMMENT '下单时间',  `pay_time` varchar(20) NOT NULL COMMENT '支付时间',  `jd_time` varchar(20) NOT NULL COMMENT '接单时间',  `cancel_time` varchar(20) NOT NULL COMMENT '取消时间',  `complete_time` varchar(20) NOT NULL COMMENT '完成时间',  `money` decimal(10,2) NOT NULL COMMENT '付款金额',  `box_money` decimal(10,2) NOT NULL COMMENT '餐盒费',  `ps_money` decimal(10,2) NOT NULL COMMENT '配送费',  `mj_money` decimal(10,2) NOT NULL COMMENT '满减优惠',  `xyh_money` decimal(10,2) NOT NULL COMMENT '新用户立减',  `tel` varchar(20) NOT NULL COMMENT '电话',  `name` varchar(20) NOT NULL COMMENT '姓名',  `address` varchar(200) NOT NULL COMMENT '地址',  `type` int(11) NOT NULL COMMENT '1.外卖2.店内3.预定4.当面付',  `store_id` int(11) NOT NULL COMMENT '商家id',  `note` varchar(50) NOT NULL COMMENT '备注',  `jj_note` varchar(50) NOT NULL COMMENT '拒绝理由',  `area` varchar(20) NOT NULL COMMENT '区域',  `lat` varchar(20) NOT NULL COMMENT '经度',  `lng` varchar(20) NOT NULL COMMENT '纬度',  `del` int(11) NOT NULL DEFAULT '2' COMMENT '1.删除  2.未删除',  `pay_type` int(11) NOT NULL COMMENT '1.微信支付2.余额支付3.积分支付4.货到付款',  `form_id` varchar(50) NOT NULL COMMENT '模板消息form_id',  `form_id2` varchar(50) NOT NULL COMMENT '发货formid',  `code` varchar(100) NOT NULL COMMENT '支付code',  `order_type` int(11) NOT NULL COMMENT '1.配送2.到店自取',  `delivery_time` varchar(20) NOT NULL COMMENT '送达时间',  `sex` int(11) NOT NULL,  `discount` decimal(10,2) NOT NULL,  `tableware` int(11) NOT NULL COMMENT '餐具',  `dd_info` text NOT NULL COMMENT '达达信息',  `uniacid` int(11) NOT NULL,  `yhq_money` decimal(10,2) NOT NULL,  `coupon_id` int(11) NOT NULL,  `yhq_money2` decimal(10,2) NOT NULL,  `coupon_id2` int(11) NOT NULL,  `table_id` int(11) NOT NULL,  `dn_state` int(11) NOT NULL,  `dm_state` int(4) NOT NULL,  `yy_state` int(11) NOT NULL,  `deposit` decimal(10,2) NOT NULL,  `ship_id` varchar(30) NOT NULL,  `zk_money` decimal(10,2) NOT NULL,  `is_dd` int(11) NOT NULL DEFAULT '2',  `pt_info` text NOT NULL,  `kfw_info` text NOT NULL,  `hb_type` int(4) NOT NULL DEFAULT '1',  `original_money` decimal(10,2) NOT NULL,  `oid` int(11) NOT NULL,  `sss_peisong_id` varchar(32) NOT NULL,  PRIMARY KEY (`id`),  KEY `user_id` (`user_id`),  KEY `store_id` (`store_id`),  KEY `state` (`state`),  KEY `order_type` (`order_type`),  KEY `uniacid` (`uniacid`),  KEY `user_id_2` (`user_id`),  KEY `store_id_2` (`store_id`),  KEY `state_2` (`state`),  KEY `order_type_2` (`order_type`),  KEY `uniacid_2` (`uniacid`),  KEY `user_id_3` (`user_id`),  KEY `store_id_3` (`store_id`),  KEY `state_3` (`state`),  KEY `order_type_3` (`order_type`),  KEY `uniacid_3` (`uniacid`),  KEY `user_id_4` (`user_id`),  KEY `store_id_4` (`store_id`),  KEY `state_4` (`state`),  KEY `order_type_4` (`order_type`),  KEY `uniacid_4` (`uniacid`),  KEY `user_id_5` (`user_id`),  KEY `store_id_5` (`store_id`),  KEY `state_5` (`state`),  KEY `order_type_5` (`order_type`),  KEY `uniacid_5` (`uniacid`)) ENGINE=InnoDB AUTO_INCREMENT=90 DEFAULT CHARSET=utf8;

如果想要更换代码主题，可在上方挑选，不支持代码主题自定义。

小程序源码和后端SQL分享给大家参考学习下
