直流(DC)和交流(交流)DC电源的符号知道它们的定义，但它们是抽象的。它们是如何在发电机中工作的？让我们分享一下DC和AC的工作原理。
工具/原材料手摇发电机方法/步骤简单来说，直流电就是从正极流向负极的恒定电流。交流电从正极流到负极，又从负极流到正极，速度非常快。例如，交流电为50HZ，这意味着交流电的方向每1/50秒(0.02秒)改变一次。直流电和交流电的工作机理是什么？我们应该从发电(磁性发电)开始。
电磁感应
1.如下图所示，在电磁感应中，当我们用导体棒切割磁感应线时，会产生感应电流。发电机就是从这个原理推导出来的，但是电流方向规律是什么呢？也就是说，在磁场中，导体从左或从右穿过，磁极方向改变。电流方向的规律是什么？

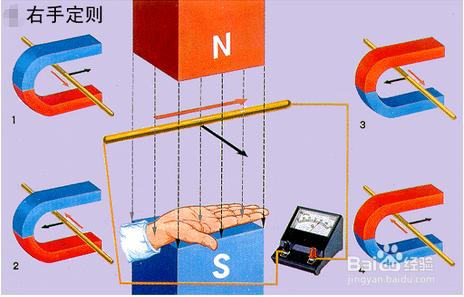

2.因此，前人(约翰安布罗斯弗莱明)在实验后总结了这些定律，得到了“右手定律”，也叫“发电机法则”。
3.方法是展开右手，手掌面向磁力线(N到S)，拇指面向导体的切割运动方向。此时，四指所指的方向就是感应电流的方向。这是判断导线切割磁感应线时感应电流方向的右手法则。
4.该图假设磁场是无限的，导体可以无限拉伸，即直流，即电流的大小和方向不随时间变化。如果导体从左边穿过，然后从右边穿过，电流的方向就会来回变化。这是交流电，即电流的方向随时周期性变化。
交流电

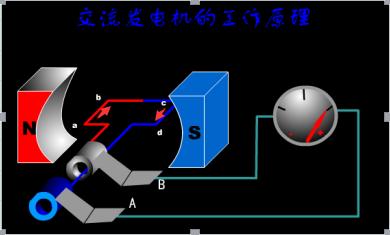

应用于发电机时，如下图1所示：左侧为N极磁铁，右侧为S极磁铁，中间开口形成磁场孔，可以想象从N到S有无数条看不见的磁感应线.磁感应线中设计了一个矩形线圈，线圈旋转形成圆形，与磁铁的弧面平行，从而形成切割磁感应线，产生电动势，从而产生电流。
1.当我们顺时针旋转时，当线圈ab在n极末端旋转时，类似于上图右手定则的图4；当线圈cd在S极末端旋转时，类似于右手定则的图1；
2.观察下图1中的电流方向，可以看到线圈ad侧的电流流向cd侧，而cd侧的电流流向电刷A，通过导线和负载到达电刷B，即adcdA走一次 B。
3.但线圈旋转180度时，原理是一样的，只是方向必然会改变(图2)，即cd侧从S极面旋转到N极面，ab侧从N极面旋转到S极面(相对位置)。电流方向为直流进流和ab出流(原ab进流和直流出流)，即直流 AdB走一次a。
4.如果你继续以这种方式旋转发电，那就叫交流电，正负两极交替变化，电流的大小和方向随时周期性变化。
直流
DC发电机的端部设有相互绝缘的换向器片；
1.当线圈ab在n极末端旋转时，电流为abcdA走一次B.
2.当线圈cd在s极末端旋转时，电流为cdabA走一次 b。
转动片的结构是，无论电流来自ab还是dc，转动片都会在A点接通。
发电机装置差异。
结合交流和DC发电机：
1.交流电的线圈两端分别连接各自的电刷a或b，输出电流分别自己输出，电流方向随时与周期性变化的交流电交替。
2.直流电的两端设有转动件。当旋转轴旋转时，当前输出端(无论是ab还是cd，如果有输出的话)将被刷
