视频沙子变成芯片之前经历了什么？
作者|中远亚洲电子
你知道沙子是如何变成碎片的吗？
沙子在变成碎片之前，需要经历1000摄氏度以上的高温。

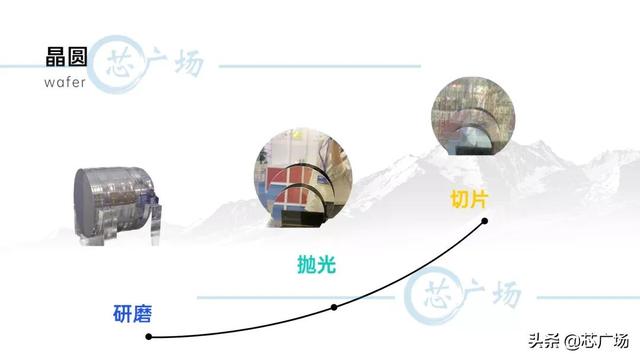

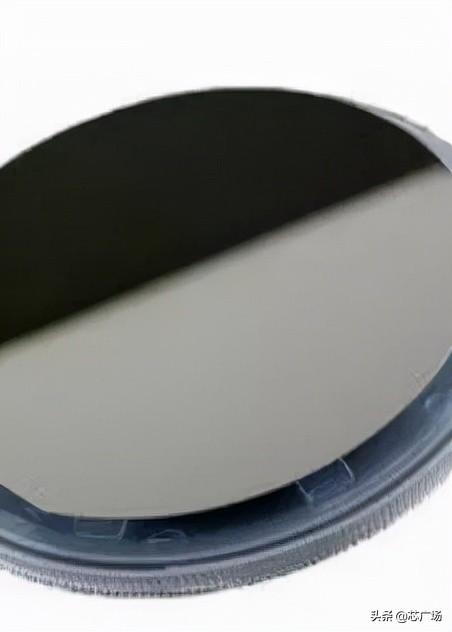

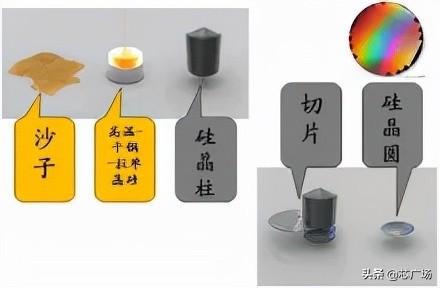

然后将砂进行高温提纯，得到纯度不低于99.9999%的单晶硅锭。然后，对提纯后的单晶硅锭进行研磨、抛光和清洗，并切割成小于1毫米的晶片。
半导体用单晶硅片约为9N(99.99999999%)-11N(99.99999999%)，即纯度要求是光伏单晶硅片的1000倍。
为了满足各种芯片要求，硅片结构上有很多形状。——有三种。
一个

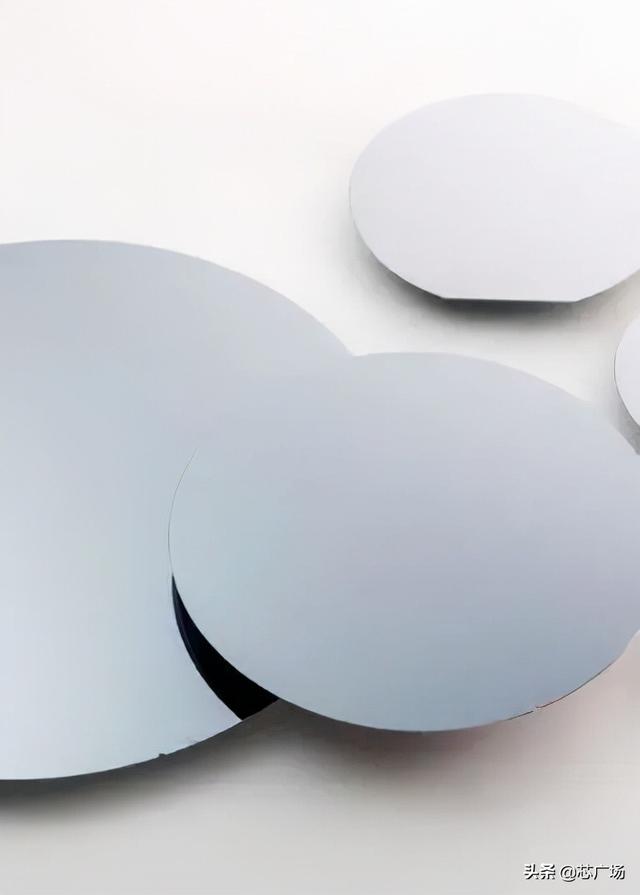

抛光片
2

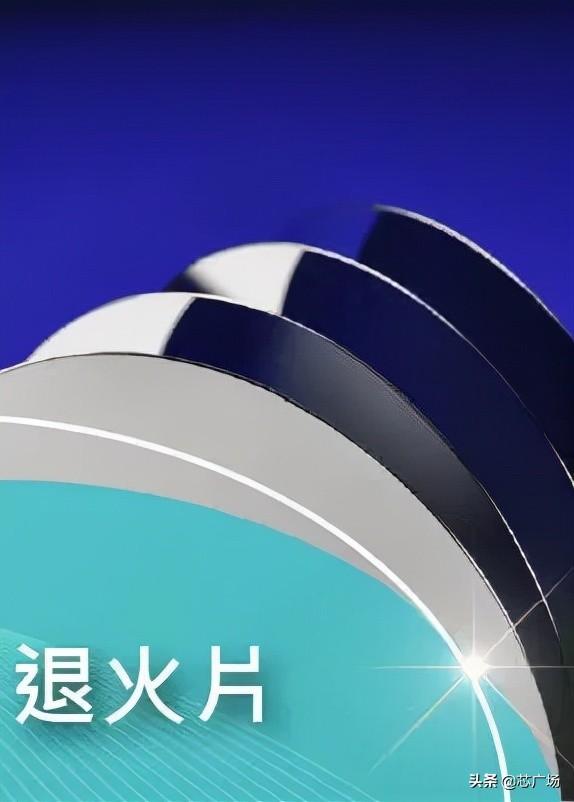

退火晶片
三
外延硅片
抛光片
退火晶片
外延硅片
单晶硅可用于太阳能电池和芯片。目前，中国已成为全球最大的单晶硅生产国，中国单晶硅片产能占全球总量的97.6%。

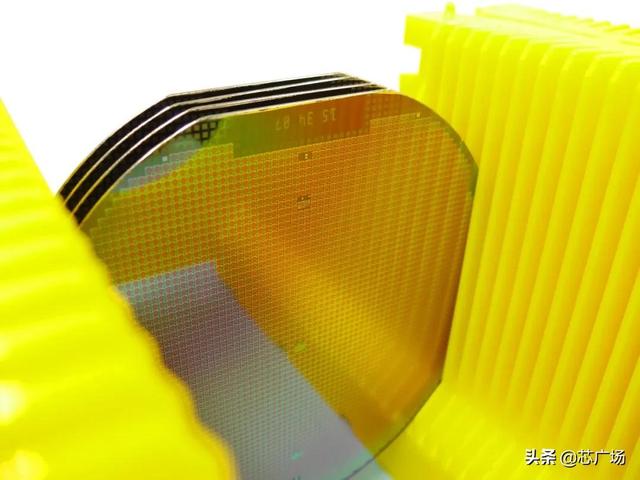

然后，经过研磨、抛光、切片后，硅晶棒形成硅片，即晶片；晶片上通过光刻刻有数十亿个晶体管和电路。
在光刻之前，晶片需要涂上光刻胶。让紫外线穿过印有电路的掩膜，照射硅片刻出电路图，通过药液和超声波振动。
，将放置刻蚀槽中的晶圆凯刻出细至5-6纳米的沟，这过程需要不断重复多达几十遍。紧接着，再进行清除，溶解，蚀刻完成，露出一个个光刻后的凹槽；后续再经历掺杂，晶圆切片，封装，包装，成品测试。

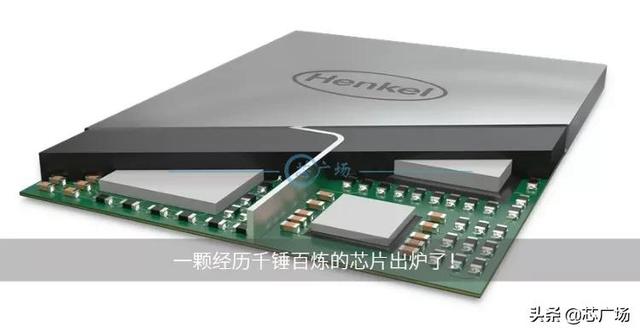

最终，一颗经历千锤百炼的芯片就这样出炉了。
芯片制造过程——光刻机的作用
在芯片制造各个环节中，光刻是芯片制作最为艰难的一步。其难点在于光刻机的性能，它决定了芯片制作的成率以及性能。
可以说，光刻机是制造芯片的核心装备，这种可以一个接一个把所有图案都投射到晶圆上，误差还保持在几十分之一微米的范围内的神奇设备，早在20世纪70年代就已经存在。而针对光刻机的研究，则在60年代就已开始。

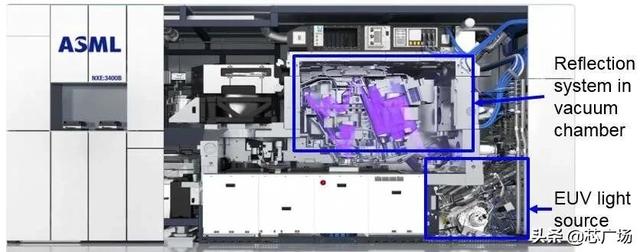

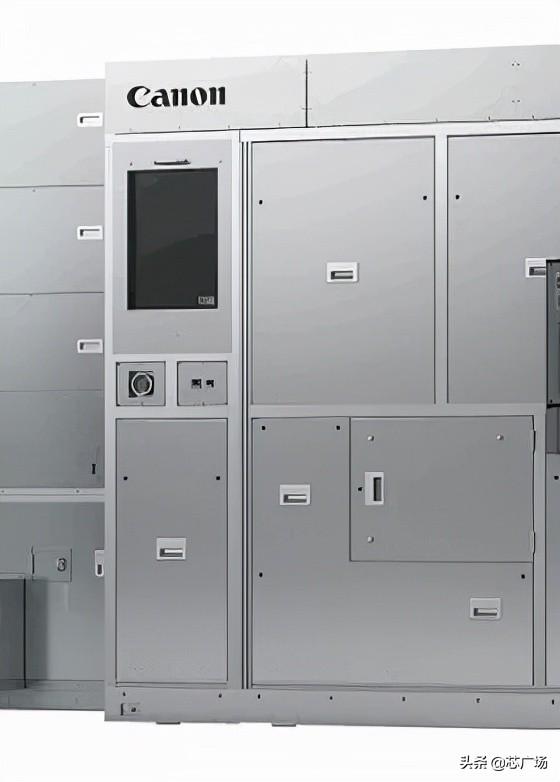

光刻机的迭代，从接触式掩模光刻机 、步进式扫描光刻机，到电子束曝光，电子束直写机——EUV光刻机的出现。在光刻机这个战场上，自始至终只有三个玩家能持续走下去，那就是荷兰的ASML、日本的尼康和佳能。
ASML

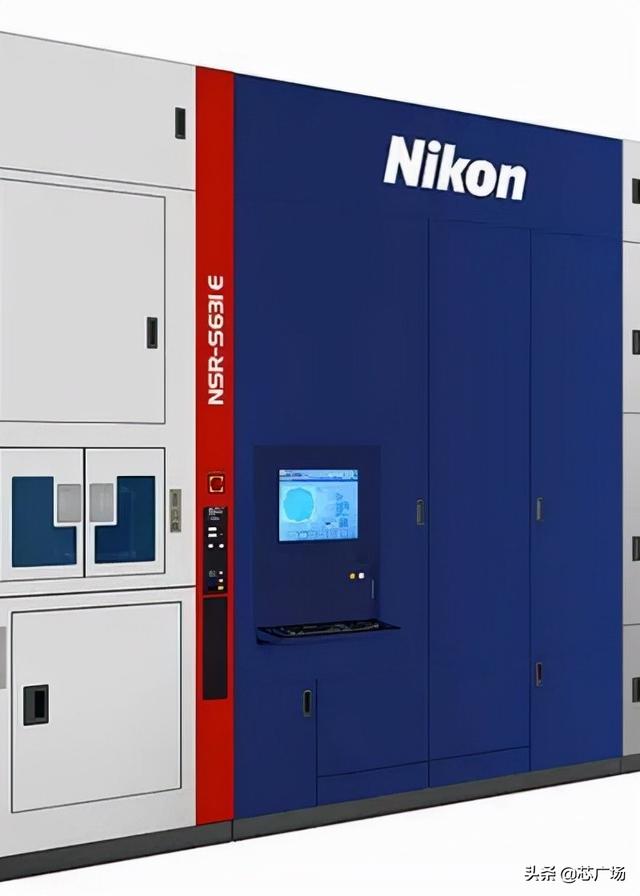

尼康
佳能
目前，我国正面临美国全面封锁禁止芯片自主的局面。中国虽然已研制出属于自己的SMEE光刻机——上海微电子，但目前只能实现90nm工艺制程，与ASML的7nm的制程差距不小。
值得肯定的是，我国已经走在了从无到有的道路上！屏幕前的你认为我国能突破封锁，实现光刻机自由吗？相信能的，可以在上面的视频发弹幕或者评论，分享你的观点。
