Protel DXP是一款专业的电路设计软件，是目前全国乃至全球普遍使用的通用EDA工具，引入集成库概念，完善支持3D功能，进行电路图设计、印刷电路板设计、PCB版设计等

软件特色

1、Protel DXP引入了统一库的概念。 由此，电路图中选择的部件已经有了必要的封装。 Protel 2004自带68，000多个元器件的设计库，包括原理图FPGA设计的即时调试和预集成元器件集成库，这些软件包完全可以满足您的要求。 当然，如果你不满意，也可以修改这个包。

2、Protel DXP简体中文2024版共有74个板层设计，包含32层信号传输层； 16楼Mechanical (机构层)； 16层Internal Plane (内层电源层； 双层Solder Mask； 两层Paste Mask (乳霜层)； 2层Silkscreen (丝印层； 双层钻层(钻导和钻压)； 一楼的Keep Out (禁止楼层)； 一楼多层(跨越所有信号板层)。

3、软件增加了自动布线功能，采用了改进型Situs Topological Autorouting布线规则。 这种改进型的布线规则和内部算法的优化大大提高了布线的成功率和准确率。

4、Protel DXP的高速电路规则也很实用，限制了平行布线的长度，可以实现高速电路所要求的网络匹配长度问题，这些都使得高速电路的设计非常容易。

5、用户还可在设计规则中制定各板坯的行走规则。 这包括最短行驶、水平行驶、垂直行驶等。 使用中，如果布局合适，进行全自动布线一次成功率很高，而且布线完成后需要修改的地方也很少，直角走向的线需要修改一些。

6、Protel DXP不仅给出了部分电路的混合仿真，而且给出了PCB和原理图上的信号完整性分析。 混合仿真模拟包括了真正的混合3f5 compliant混合电路模拟器电路图编辑的无缝集成，用户可以直接通过电路图进行模拟。

7、为了实现真正完整的板级设计，Altium公司提出了LiveDesign-enabled的平台概念——该平台实现了Altium软件的无缝集成。 集成了目前流行的可设计的ASIC (专用APP应用集成电路)的功能，提供了电路图和HDL (硬件描述语言)混合设计的功能，所有的设计I/O修改都可以返回PCB，改变PCB上对应的FPGA芯片I/O

8、软件支持更完善的3D功能，在PCB加工前可以从各个角度看到PCB和焊接零件安装后的实物，很快带来成就感！ 特别支持双画面显示功能。

软件功能

1、通过设计文件包，将原理图编辑、电路仿真、PCB设计和打印功能有机结合，提供了一个集成开发环境。

2 .给出了混频电路仿真功能，为设计实验原理图电路中一些功能模块的正确性提供了方便。

3、提供了丰富的原理图组件库和PCB封装库，并为设计新器件提供了封装向导程序，简化了封装设计过程。

4、给出了分层原理图的设计方法，支持“自上而下”的设计思想，使大型电路设计的工作组开发方式成为可能。

5、提供了强大的错误检查功能。 原理图中的电气规律检测( ERC )工具和PCB的DRC )设计规律检测( DRC )工具有助于设计者更快地检测和纠正错误。

与Protel系列早期版本的设计文件完全兼容，并提供了OrCAD格式文件的转换功能。

7、提供了新的FPGA设计的功能。 这似乎是以前版本中没有提供的功能。

Protel DXP怎么导入到CAD

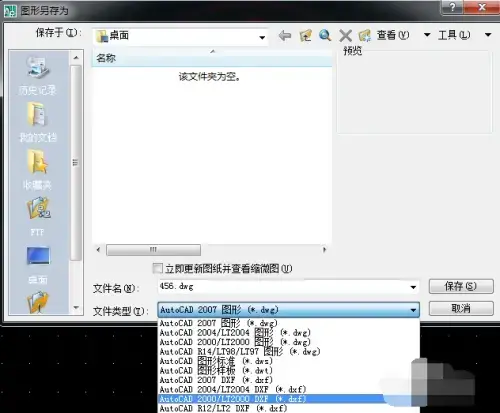

1、将CAD文件保存为2000dxf格式

2、在DXP软件中建立新的Pcb板

3、打开工具栏《文件》，选择《导入》，将单位更改为毫米。 以下还有零点选择。 点击选择，可以在DXP中按照自己的意愿选择零点

安装方法

1、本站下载Protel DXP软件安装包

2、用压缩软件解压缩(推荐使用WinRAR ) ) ) )。

3、点击exe文件开始安装
