catia v5r20 2020 最新2024版

光行资源网提供catia v5是一款技术专业的设计产品软件，具有强大的可扩展性，它提供了一致的设计方案，无论客户从什么视角、层次展开设计方案，他都在帮助客户的同时，起到了模型和数据库管理的作用

catia v5软件功能

1、增强aLoft命令

2、Sketcher功能增强

3、加强二维格式

4、灵活性增强

5、加强线束平整工程设计和加固

6、加强机械加工模拟

7、增强开放性

8 .迁移到版本6

catia v5安装步骤

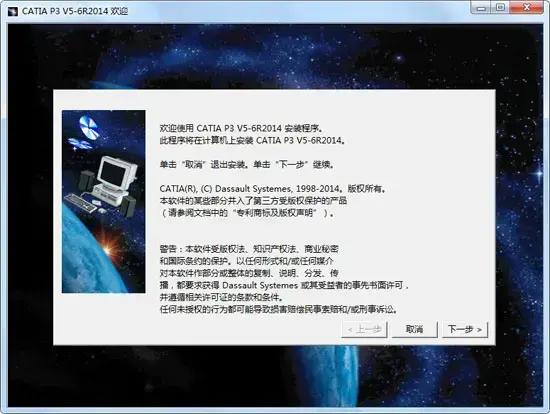

1、首先你需要在本站下载CATIA包。 下载完成后得到压缩包。 我们右击选择解冻。 解压缩完成后，可以双击； setup.exe文件已开始安装。 如下图所示，点击“下一步”继续安装。

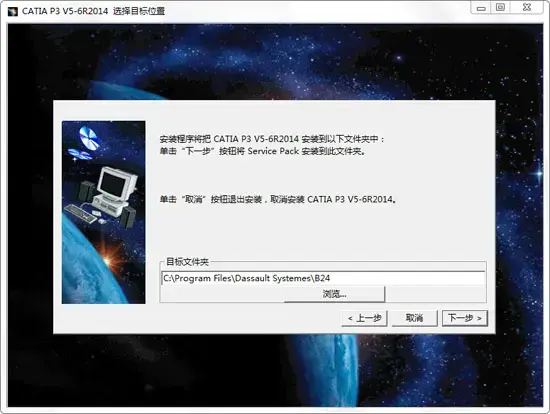

2、进入CATIA的安装位置选择画面。 如下图所示，可以直接点击下一步。 默认情况下，软件安装在系统C驱动器上，但建议编辑人员自行定义安装。 C驱动器是系统盘，如果软件内存过多，计算机将运行缓慢。

3 .可以单击屏幕上的“浏览”选择自定义安装。 您可以单击“浏览”( browse )自行选择安装位置。 选择其他位置后，单击屏幕下方的下一步继续安装。

4、进入CATIA软件安装类型选择界面。 您可以选择完全安装或自定义安装，如下图所示，但小编建议您选择完全安装以保证软件的完整性。

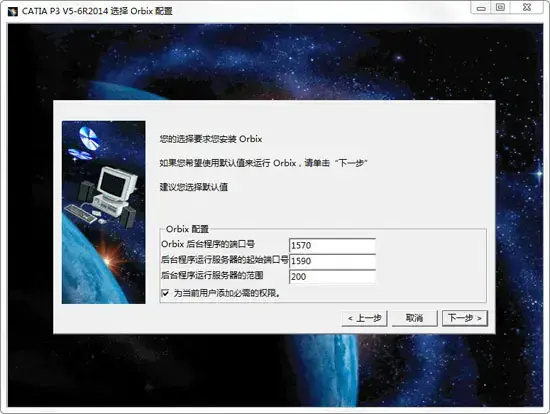

5、接下来进入CATIA软件下图界面。 必须安装orbix，将orbix放在接口下。 如果在这里你不能设定，选择默认值，什么都不做就可以了。

5、进入软件安装准备界面。 如下图所示，选中想安装的选项，点击画面下方的下一步

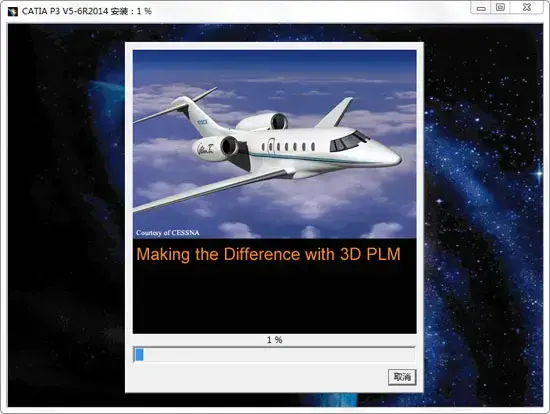

7、安装了CATIA软件。 如下图所示，需要耐心等待安装完成。 软件很大，安装还需要一些时间。 耐心等待就好了。

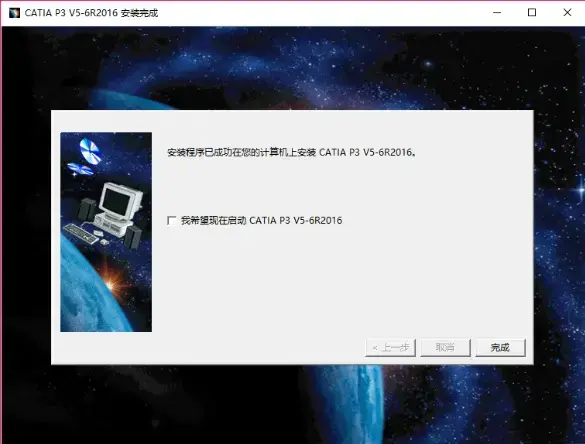

8、CATIA软件安装完毕。 如下图所示，选中要立即启动的选项，点击界面下方的完成选项，即可关闭安装界面，打开软件使用。

catia v5怎么画齿轮？

1、首先打开catia v5软件进入主界面，然后使用快捷键Ctrl N进入新界面。 如下图所示，在零件设计画面中选择零件。

2、进入下图界面，可以看到有xy平面选项。 单击“草图”。

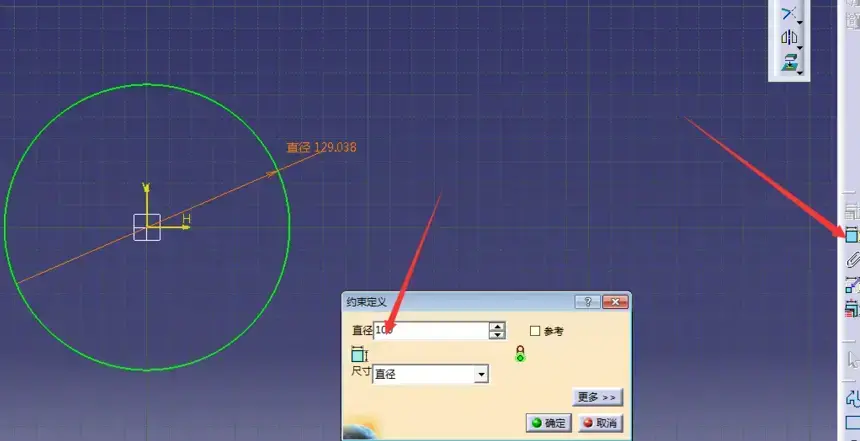

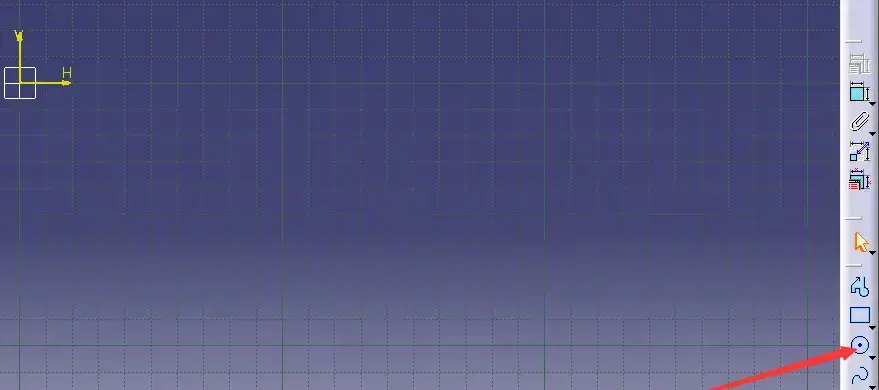

3、进入约束定义界面，如下图。 可以设置在选定平面内绘制的圆的直径和大小。 完成设置后，单击“确定”。 可以按照下图的步骤操作。

4、点击软件界面右侧的boss选项，定义下图的boss界面。 可以设置类型、长度等信息。 建议使用默认长度。 然后单击“确定”

5、然后单击界面右侧的平面选项，进入草绘界面开始绘制所需的齿轮；

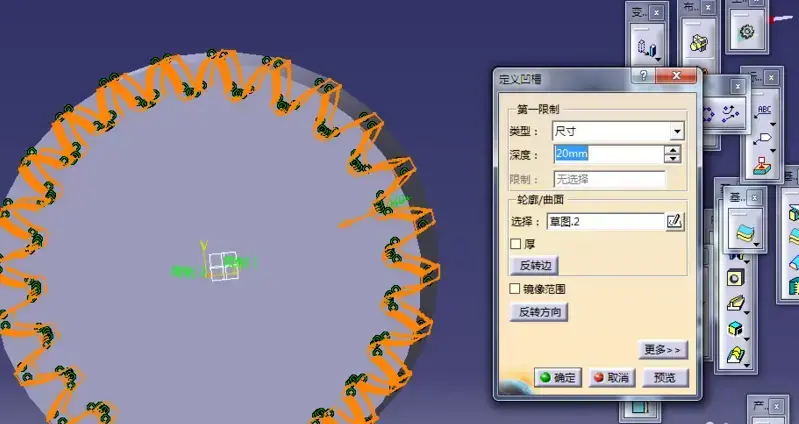

6、按照下图的步骤进行工作，离开工作台，点击右侧的沟槽选项，设置默认大小后，进入下一步。

7 .要在上一步中定义凹槽的边界面，必须选中“反向边”选项。 选择后，保存设置，然后添加材质。 如下图所示，设定完成后，可以画齿轮。

catia怎么放大缩小零件？

一. CATIA鼠标滚轮缩放方法：

首先按ctrl键，然后按中键。

二. CATIA鼠标快捷键：

1、操作零部件：

平移：按一次中键移动鼠标。

旋转：按住鼠标中键，然后单击左键或右键。

缩放：按ctrl键，然后按中键。

选择图形对象：单击鼠标左键。

设定显示中心：按一下滑鼠中键或操控盘。

在3d空间中旋转图形。 按下滚轮后，按住Ctrl键并移动鼠标。

选择多个目标图形：按住Ctrl键并单击鼠标左键。

2、操作特征树：

缩放：按ctrl键，然后按中键。

平移：按一次中键移动鼠标。

上下移动特征树：旋转滚筒。

catia怎么导出二维图？

新建---Drawing---确定- -然后扔设计图呢。 然后保存为DWG格式，在CAD中打开即可

catia怎么把两个零件合在一起？

1、打造新产品

2、组装装入现有零部件

3、可以比较两种产品的差异等

catia v5软件特色

1、重构的新一代体系结构

2、应用不同操作水平的可扩展性

3、与NT和UNIX硬件平台的独立性

4、专用型专业知识的捕获与重用

5、稳定升级现有客户

6、赋予一贯的设计方案作用，具备较强的扩展性

软件亮点

catia v5是专业的产品设计软件！ 具有强大的可扩展性它提供了一致的设计功能，无论用户想从哪个角度、什么方面进行设计，他都可以帮助用户，同时提供建模和数据管理功能，最大限度地给用户带来便利，并对一些专业知识进行自动操作与重新构建的新一代体系结构、NT和UNIX硬件平台的独立性
